Fundação de equipamento industrial: quando é sapata, radier ou estaca

Fundação de máquina não é fundação de prédio

Prédio aplica carga que varia pouco e devagar. Máquina aplica carga que muda de sentido muitas vezes por segundo.

Essa diferença muda o que o projeto precisa garantir. Numa estrutura comum, a preocupação central é capacidade de suporte e recalque. Numa base de equipamento, entram massa, rigidez e frequência, porque a fundação pode amplificar a vibração em vez de absorvê-la.

Também muda a tolerância. Prédio aceita recalque pequeno sem consequência. Equipamento acoplado a outro não aceita: deslocamento milimétrico desalinha acoplamento, aquece mancal e encurta a vida do conjunto.

A sondagem vem antes do desenho

Nenhuma decisão de fundação acontece sem saber o que tem embaixo. Isso parece óbvio e é a etapa mais pulada em obra industrial com prazo apertado.

A investigação devolve o perfil das camadas, a resistência de cada uma, a profundidade da camada com capacidade adequada e a posição do nível d'água. Com esse perfil é que se escolhe entre apoiar raso ou buscar apoio profundo.

Quando a obra é em terreno já ocupado, a investigação ganha outra função: identificar aterro antigo, entulho enterrado e fundação remanescente de estrutura demolida, que aparecem com frequência em área industrial consolidada e que inviabilizam apoio raso num ponto específico.

As opções, e o que cada uma pede

A escolha raramente é única: a mesma planta pode ter sapata para estrutura leve, radier para área de estoque e bloco sobre estacas para o equipamento pesado. O erro é padronizar por conveniência de execução.

Carga dinâmica muda a conta inteira

Compressor, bomba, ventilador, britador, prensa. Todos aplicam esforço que se repete, e a fundação responde a essa repetição com um comportamento próprio.

O conceito que governa é simples de enunciar: todo sistema tem frequências em que responde com amplitude muito maior. Se a frequência de excitação do equipamento se aproxima de uma delas, a vibração cresce, e o problema deixa de ser conforto para virar fadiga de componente e de estrutura.

O projeto age sobre duas alavancas. Massa, que normalmente afasta a resposta do sistema para baixo, e rigidez do apoio, que a desloca para cima. É por isso que base de máquina costuma ser desproporcionalmente pesada em relação ao equipamento: a massa não está lá por sobra de concreto, está por cálculo.

O dado de entrada vem do fabricante: rotação de operação, cargas dinâmicas, esforços de partida e de parada de emergência. Projetar base de máquina sem esse dado é projetar com a parte mais importante faltando.

Chumbador e grout decidem se o cálculo vale

A melhor fundação do mundo não resolve nada se a interface com o equipamento for malfeita, e essa interface tem três peças.

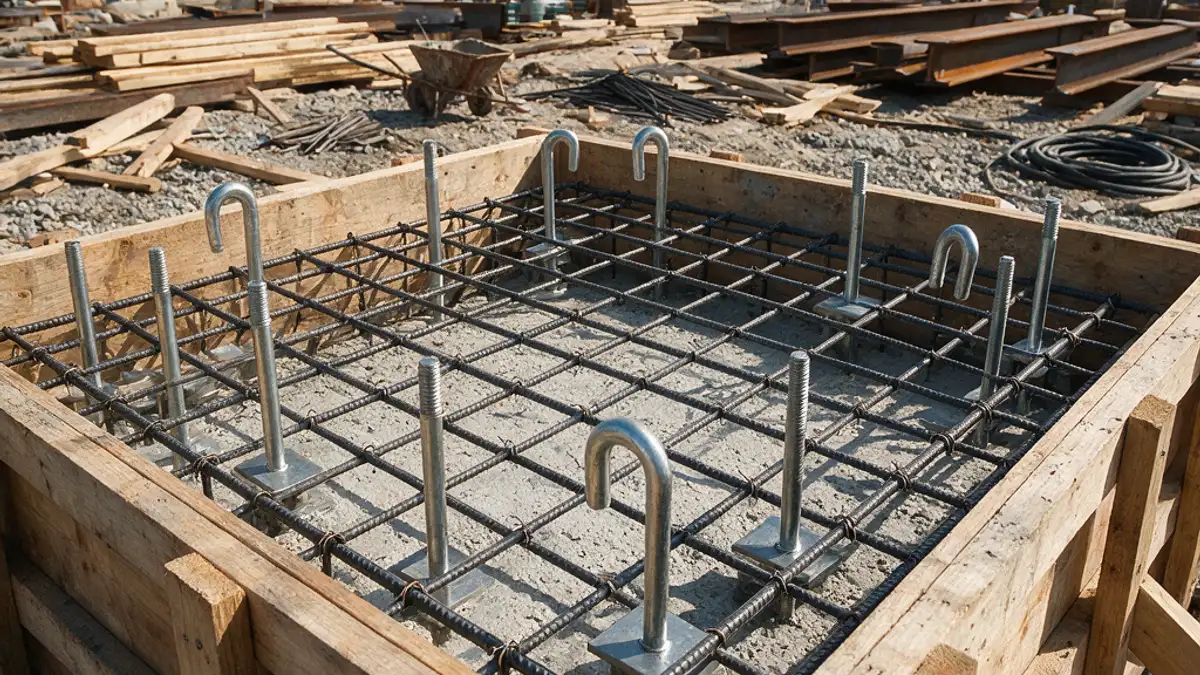

O chumbador precisa estar na posição exata, dentro da tolerância do fabricante. Chumbador fora de posição vira furo alargado no campo, e furo alargado reduz a área de contato e permite micro movimentação.

O gabarito de montagem é o que garante essa posição durante a concretagem. Improvisar o posicionamento com medida de trena, sem gabarito rígido, é a origem mais comum de retrabalho na montagem.

O grout faz a transferência de carga entre a base metálica e o concreto. Vazio sob a base concentra tensão em pontos aleatórios e devolve, na operação, uma vibração que ninguém consegue explicar olhando só para o equipamento.

Estaca: o tipo muda o que a obra aceita

Quando o apoio tem que ser profundo, a pergunta seguinte é qual estaca, e a resposta nem sempre é a mais barata por metro.

Estaca executada por escavação com remoção de solo trabalha bem em terreno onde há camada resistente clara e onde a vibração precisa ser mínima. Estaca cravada por percussão tem execução rápida e controle de capacidade pela própria cravação, e introduz vibração no entorno. Em planta com equipamento sensível ou com estrutura antiga vizinha, essa vibração vira critério de escolha, não detalhe.

Pesa também o nível d'água. Método que exige furo aberto abaixo do lençol precisa de estabilização, e método que dispensa isso ganha pontos num terreno como o daqui.

A verificação final é a mesma para todos: capacidade confirmada por controle de execução e, quando o porte justifica, por prova de carga. Capacidade estimada por tabela regional não é capacidade verificada.

Compatibilizar antes de concretar

Base de equipamento concentra interferência: dreno, eletroduto, canaleta de cabos, tubulação de processo e, em muitos casos, a própria canaleta de contenção.

Tudo isso precisa estar no mesmo desenho antes da concretagem. Furo aberto depois na base, para passar o que foi esquecido, corta armadura e enfraquece justamente a peça que foi dimensionada para ser rígida.

A compatibilização entre civil, mecânica e elétrica é barata no papel e cara no campo. Vale fazer a reunião que ninguém quer fazer.

Recalque: o que o equipamento tolera

O limite de recalque numa base de equipamento não vem da estrutura, vem da máquina.

Conjunto motor e bomba acoplados por eixo tem tolerância de alinhamento apertada. Um recalque diferencial que seria irrelevante numa laje desalinha o acoplamento, aquece o mancal e encurta a vida do rolamento. O mesmo vale para equipamento ligado a tubulação rígida: a base se move, a tubulação recebe o esforço, e o flange começa a vazar.

Por isso o critério de projeto é duplo. Resistência para não romper, e rigidez para não deformar além do que o conjunto mecânico aceita. O segundo critério é quase sempre o que manda.

Fundação nova ao lado da que já existe

Ampliação de planta quase nunca acontece em terreno livre. O equipamento novo entra ao lado de base existente, de piso em operação e de tubulação enterrada.

Isso cria três verificações extras. A primeira é a interferência: escavar ao lado de fundação existente pode descarregar o solo que a apoia. A segunda é a compatibilidade de recalque, porque base nova apoiada de forma diferente se movimenta de forma diferente da vizinha. A terceira é a vibração durante a execução, que em área com equipamento sensível em operação precisa de método compatível.

Nenhuma delas aparece no projeto feito só com a planta de arranjo. Todas aparecem na visita ao local com o cadastro do que existe em mãos.

O que o terreno daqui impõe

Área industrial em Manaus convive com três condições que pesam no projeto de fundação: camada superficial de baixa capacidade em boa parte dos terrenos, nível d'água alto, e aterro para regularização de platô.

Lençol alto afeta a escolha do método executivo, a necessidade de rebaixamento e a durabilidade do concreto enterrado. Aterro mal compactado introduz recalque que não tem relação com a carga do equipamento, e sim com o peso do próprio aterro se acomodando.

A chuva entra no cronograma. Escavação aberta em período chuvoso muda de condição de um dia para o outro, e fundação concretada em cava inundada não entrega o que o cálculo previu.

Sondagem e projeto têm dono

A escolha entre radier, sapata e estaca sai da investigação do solo, e tanto a sondagem quanto o projeto são serviços de engenharia.

A Lei 6.496/1977 sujeita à Anotação de Responsabilidade Técnica todo contrato, escrito ou verbal, de serviço de engenharia, com anotação no conselho regional, que em obra de Manaus é o CREA-AM. Vale para a empresa de sondagem e para quem projeta.

Exercício, não caso de cliente: base definida por comparação com um equipamento vizinho, sem sondagem no ponto. Se houver recalque, não existe laudo de partida para comparar, e a causa fica em aberto.

O que pedir antes de contratar

• ✓Relatório de sondagem no local exato da futura base
• ✓Dado de carga do fabricante, incluindo cargas dinâmicas e de emergência
• ✓Cadastro do que existe enterrado no entorno: tubulação, dreno, fundação antiga
• ✓Projeto com memorial de cálculo, não apenas desenho de fôrma e armadura
• ✓Detalhe de chumbadores com gabarito e tolerância de posicionamento
• ✓Especificação do grout e do procedimento de aplicação
• ✓Plano de execução compatível com o nível d'água e com a estação do ano
• ✓ART do projeto e da execução, com responsável identificado

A lista parece longa e é o mínimo. Base de equipamento é o tipo de obra em que corrigir depois custa mais que a obra inteira, porque corrigir significa parar o equipamento que ela sustenta.

A base raramente é projeto isolado. Ela divide terreno com o piso industrial, que precisa de junta de isolamento no encontro, e depende de o entorno não encharcar, o que puxa a drenagem pluvial para dentro do mesmo pacote. Quando o equipamento novo vai se apoiar em estrutura que já existe, em vez de em base nova, o caminho é o laudo estrutural, antes da compra e não depois da montagem.
