Termografia industrial: o que ela acha e o que ela não acha

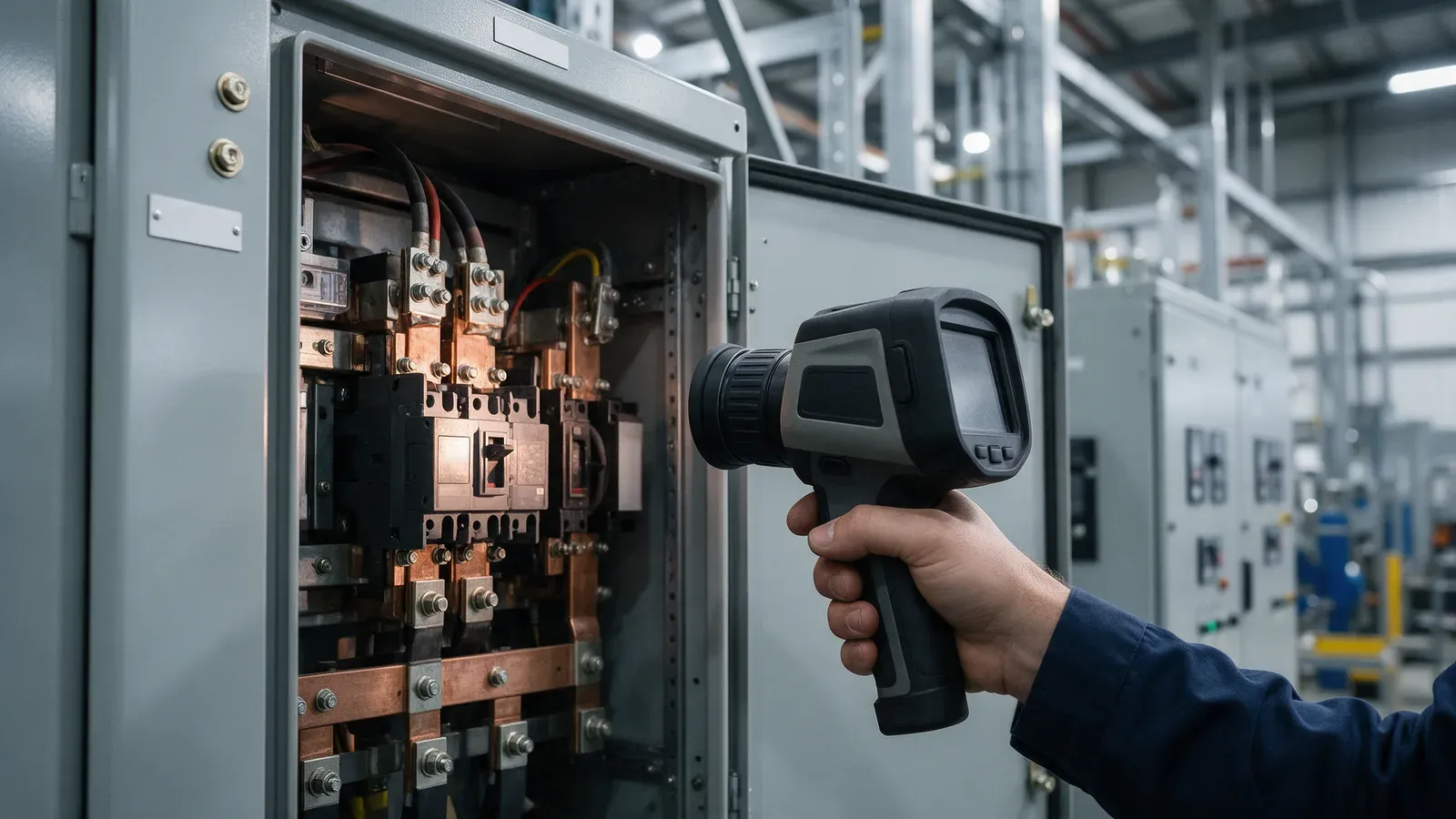

O que a câmera realmente mede

Termografia não mede temperatura. Mede radiação infravermelha que sai de uma superfície, e converte essa radiação em um número de temperatura usando premissas que o operador informa.

A diferença parece preciosismo e não é. Ela explica a maior parte dos laudos ruins: a câmera entrega um valor com uma casa decimal, o que dá ao número uma aparência de medição direta que ele não tem. O valor é temperatura aparente da superfície, e só vira informação útil quando as premissas estão certas.

Entendido isso, a técnica é excelente no que se propõe: ver distribuição de calor em área inteira, sem contato, com o equipamento em operação.

Onde ela ganha de qualquer outra técnica

A vantagem da termografia é cobrir muita área rápido e apontar o ponto fora do padrão. Ela não diz o que está errado, diz onde olhar.

Nenhum desses casos exige parar o equipamento, e esse é o ponto. A inspeção acontece com a planta produzindo, que é quando o defeito se manifesta.

Emissividade decide se o número presta

Emissividade é a eficiência com que a superfície emite radiação. Superfície pintada, oxidada ou fosca emite bem. Metal polido emite mal, e o que ele faz em vez disso é refletir o ambiente ao redor.

É aí que o laudo erra feio. Aponta-se a câmera para uma tubulação de aço inoxidável limpo e a leitura mostra algo próximo da temperatura da parede do galpão, porque a maior parte do que chegou ao sensor foi reflexo, não emissão da peça.

A correção passa por três cuidados: ajustar a emissividade para o material e o estado real da superfície, controlar o ângulo de medição, e identificar fonte de reflexo próxima, do sol a um forno vizinho. Quando a superfície é inevitavelmente reflexiva, a prática é criar um ponto de emissividade conhecida, com fita ou tinta fosca, e medir ali.

Sem carga, a imagem não conclui

O segundo erro mais comum é termografar equipamento ocioso.

Conexão elétrica frouxa aquece porque passa corrente por uma resistência maior do que deveria. Com metade da corrente, o aquecimento cai de forma acentuada, e o defeito que seria evidente em plena carga se dissolve no ruído da imagem.

Vale o mesmo para rolamento, redutor e motor: o calor anormal nasce do trabalho. Por isso a campanha de termografia se agenda pelo regime de operação, não pela agenda da equipe. Painel medido no turno de carga baixa é inspeção que consome hora de técnico e devolve a conclusão de que está tudo bem.

Quando não há como medir em carga alta, o laudo precisa dizer em que condição a leitura foi feita. Isso muda a interpretação de quem vai decidir a intervenção.

O que a termografia não faz

Lista curta e importante, porque é onde a técnica é vendida além do que entrega.

Ela não mede espessura de parede. Perda de metal por corrosão interna não produz, por si, assinatura térmica confiável, e quem quer saber quanto material sobrou precisa de medição por ultrassom.

Ela não enxerga dentro do metal. Trinca, inclusão e descontinuidade subsuperficial são assunto de outros ensaios.

E ela não resolve corrosão sob isolamento. A imagem térmica aponta o trecho onde o isolamento está rompido ou molhado, o que é informação de valor real para priorizar, mas a condição do metal debaixo da manta continua desconhecida até alguém abrir e medir. Quem quiser o detalhe desse caso, o artigo sobre corrosão sob isolamento trata do assunto por inteiro.

Como ela entra num plano de inspeção

O lugar natural da termografia é o de técnica de varredura. Ela cobre área grande com custo baixo e devolve uma lista priorizada para as técnicas que custam mais caro e concluem mais.

Num plano de inspeção de equipamentos, isso significa usar a termografia para decidir onde aplicar ultrassom, onde abrir janela de isolamento, onde programar intervenção de parada. A sequência importa: varredura primeiro, confirmação depois, decisão com dado.

Em equipamento sob a NR-13, a termografia não substitui a inspeção de segurança que a norma exige, com seus prazos e seu profissional habilitado. Ela entra como acompanhamento entre inspeções, para detectar degradação antes do próximo prazo regulamentar.

Critério de severidade: comparar, não cravar

A pergunta prática depois da imagem é se o ponto quente é grave. Responder só com o valor absoluto costuma levar a erro.

O critério que funciona é comparativo. Compara-se o componente com outro igual na mesma condição de carga: uma fase contra as outras duas, um rolamento contra o oposto do mesmo eixo, uma conexão contra as vizinhas do mesmo barramento. A diferença entre eles é um sinal muito mais limpo que o número puro.

Depois vem a comparação contra o próprio histórico. O ponto que subiu alguns graus desde a última campanha está em evolução, mesmo que ainda esteja dentro de qualquer limite. Tendência vale mais que leitura única, e é por isso que medir sempre o mesmo ponto, do mesmo ângulo e na mesma condição, é mais importante que comprar câmera melhor.

As condições de campo que invalidam a medição

Além de emissividade e carga, há fatores de ambiente que derrubam a validade da leitura, e que costumam ser ignorados porque não aparecem na imagem.

Vento é o primeiro. Corrente de ar sobre a superfície resfria o ponto quente e reduz a diferença que se quer medir. Em medição externa, isso pode esconder um defeito por completo.

Chuva e superfície molhada vêm em seguida: a água evapora e leva calor, além de mudar a emissividade da superfície. Sol direto é o terceiro, e age no sentido oposto, aquecendo tudo e criando ponto quente que não tem relação com defeito nenhum.

Nada disso impede medir em campo. Impede medir sem registrar a condição. Leitura externa ao meio-dia, com sol na carcaça, não se compara com leitura noturna do mesmo ponto, e tratar as duas como a mesma série de dados produz tendência falsa.

Quem opera a câmera responde por metade do resultado

A câmera entrega imagem; o diagnóstico vem de quem interpreta. Dois técnicos com o mesmo equipamento no mesmo painel podem produzir conclusões opostas, e a diferença não está no instrumento.

O que separa um do outro é saber escolher o ângulo, reconhecer reflexo, decidir emissividade, exigir a condição de carga correta e, principalmente, saber o que o equipamento faz. Ponto quente num mancal significa uma coisa; o mesmo gradiente numa linha de vapor pode ser operação normal.

Por isso termografia é serviço de engenharia com responsável técnico, não leitura de instrumento. O laudo que orienta intervenção em equipamento crítico precisa de alguém que responda por ele.

O que faz o relatório servir

Relatório de termografia que serve para decidir tem conteúdo verificável, não só imagem colorida.

• ✓Identificação do equipamento e do ponto, repetível na próxima campanha
• ✓Condição de operação no momento da medição, com carga registrada
• ✓Emissividade adotada e justificativa
• ✓Temperatura ambiente e distância de medição
• ✓Imagem térmica e foto visual do mesmo ponto
• ✓Comparação com componente similar ou com o histórico do ponto
• ✓Classificação de severidade com o critério declarado
• ✓Recomendação com prazo, não apenas constatação

Os dois últimos itens são o que separa inspeção de registro fotográfico. Sem critério declarado, cada técnico classifica diferente; sem prazo, nada entra na programação de manutenção.

O laudo tem responsável

A Lei 6.496/1977 sujeita à ART todo contrato de serviço de engenharia, com anotação no conselho regional, que aqui é o CREA-AM. Termografia contratada de terceiro é contrato.

Exercício, não caso de cliente: dois laudos com a mesma imagem, um com anotação e outro sem. Só o primeiro sustenta a decisão de intervir.

Por que o clima daqui muda a leitura

Temperatura ambiente alta e umidade alta o ano inteiro afetam duas coisas em termografia: a referência de comparação e a dissipação.

Com o ambiente mais quente, o mesmo defeito produz uma temperatura absoluta mais alta, e critério copiado de tabela genérica tende a classificar como crítico o que é normal para a condição local. É mais um motivo para trabalhar por diferença entre componentes similares em vez de valor fixo.

Na outra ponta, equipamento que dissipa calor para um ambiente já quente tem menos margem. Painel elétrico fechado em área sem ventilação no Polo Industrial de Manaus opera mais perto do limite do que o mesmo painel em clima temperado, e isso é informação de projeto, não só de inspeção.

No desenho do ciclo, a termografia é varredura, e varredura precisa de destino. O destino natural é o plano de inspeção, que recebe o achado e marca a intervenção, e a inspeção baseada em risco, que usa o resultado para reordenar a fila. Em equipamento sob a NR-13, vale conferir antes o enquadramento, porque ele define o que é acompanhamento e o que é inspeção de segurança com prazo fixado.
